完整建造執照圖面

快速入門 - 完成建造執照圖面

基本邏輯

完成設計並通過法規檢核後，需要產出符合建築管理機關要求的完整建造執照申請圖說。BIM-Watson 提供自動化輔助工具，可大幅提升製圖效率和圖面品質。

💡 圖面完整性的重要性

完整的申請圖說不僅能加快審查通過速度，也能減少後續施工階段的爭議和變更。

建造執照所需的主要圖說

  • 建築設計圖: 平面配置、立面圖、剖面圖等
  • 法規檢討圖: 面積計算表、容積率檢討图等
  • 結構設計圖: 柱樑配筋、樓板配置等
  • 消防設備圖: 逃生動線、防火區劃等
  • 無障礙設施圖: 坡道、電梯、廁所等
  • 其他附圖: 位置圖、基地配置图等

使用情境

送件前準備

整理所有申請文件，確保圖說完整且格式符合規定。

批次匯出作業

快速從 Revit 模型產生大量標準化圖面檔。

圖號與命名

統一全棟建築的圖紙編號和命名規則。

規格表編製

自動產生門窗表、裝修表等規格統計表格。

前置設定

  1. 確認申請機關要求

    不同縣市對圖說格式有不同規定：

    • 圖紙尺寸: A0/A1/A2 等規格
    • 比例要求: 平面 1/100, 立面 1/200 等
    • 必要註記: 比例尺、指北針、圖例等
    • 檔案格式: PDF/DWG/TIFF 等

    ⚠️ 事先確認規定

    建議先向當地建築管理機關確認最新要求，避免送件被退件。

  2. 建立圖紙標準設定

    在 Revit 中設定標準化圖框和標題：

    • 統一的圖框樣式（含廠商資訊、日期等）
    • 標準的標題欄配置
    • 預設的視圖比例
    • 必要的圖例說明
  3. 設定輸出參數

    調整 BIM-Watson 的輸出設定：

    • 檔案命名規則（如：建號_樓層_類型）
    • 匯出格式偏好設定
    • 壓縮和優化選項
    • 輸出路徑設定
  4. 準備必要表格

    確認以下統計資料已完整：

    • 門窗表（含規格和數量）
    • 裝修材質表
    • 房間面積總表
    • 容積率檢討表

✓ 設定完成檢查清單

  • 機關要求已確認 ✓
  • 圖紙標準已建立 ✓
  • 輸出參數已設定 ✓
  • 必要表格已準備 ✓

操作步驟

  1. 檢視模型完整性

    確認 Revit 模型包含所有必要資訊：

    • 建築元素: 牆、樓板、門窗、樓梯等
    • 空間資訊: 房間名稱、面積、用途
    • 結構元件: 柱、樑、基礎等
    • 標註尺寸: 所有必要的尺寸線和說明

      • 💡 使用模型檢查工具

      BIM-Watson 提供「結構異動比對」工具，可發現遺漏或錯誤的元素。

    • 建立視圖集合

      組織所有需要的視圖：

      • 按樓層分組（各層平面圖）
      • 按類型分類（平面/立面/剖面）
      • 按專業別分（建築/結構/機電）
      • 建立視圖目錄方便管理

      ⚠️ 視圖清理建議

      刪除或隱藏不必要的視圖，避免產生過多無用檔案。

    • 執行自動命名

      使用 BIM-Watson 的「圖紙命名」工具：

      • 選擇需要命名的視圖範圍
      • 套用預設命名規則
      • 檢視並確認命名結果
      • 一鍵更新所有視圖名稱

      命名規則範例：

      • 平面：A-01～A-XX（建築平面）
      • 立面：A-E01～A-EXX（建築立面）
      • 剖面：A-P01～A-PXX（建築剖面）
    • 產生規格表格

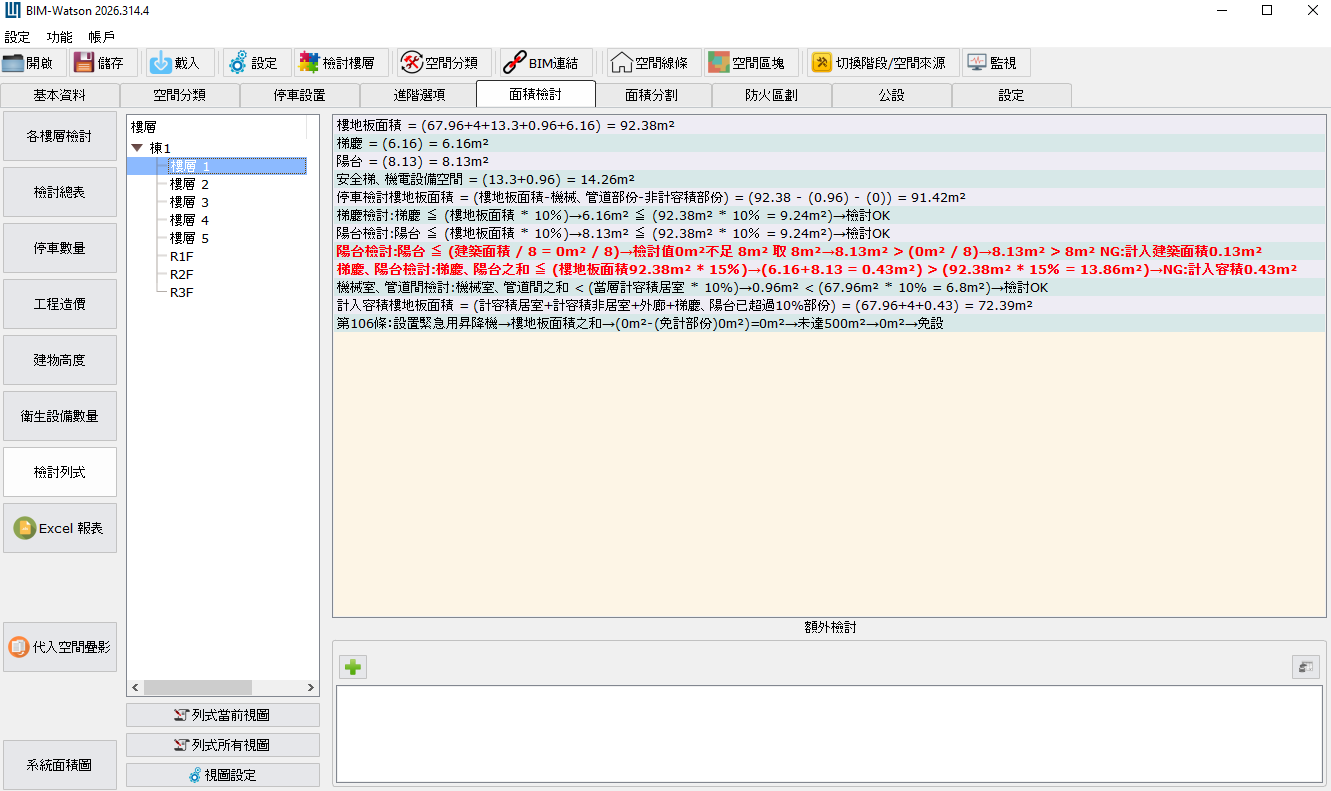

      使用相關工具自動產生統計表：

      • 門窗表: 使用「門窗表」工具，自動彙整所有門窗規格
      • 裝修表: 使用「房間屬性鍵結」，計算各房間裝修需求

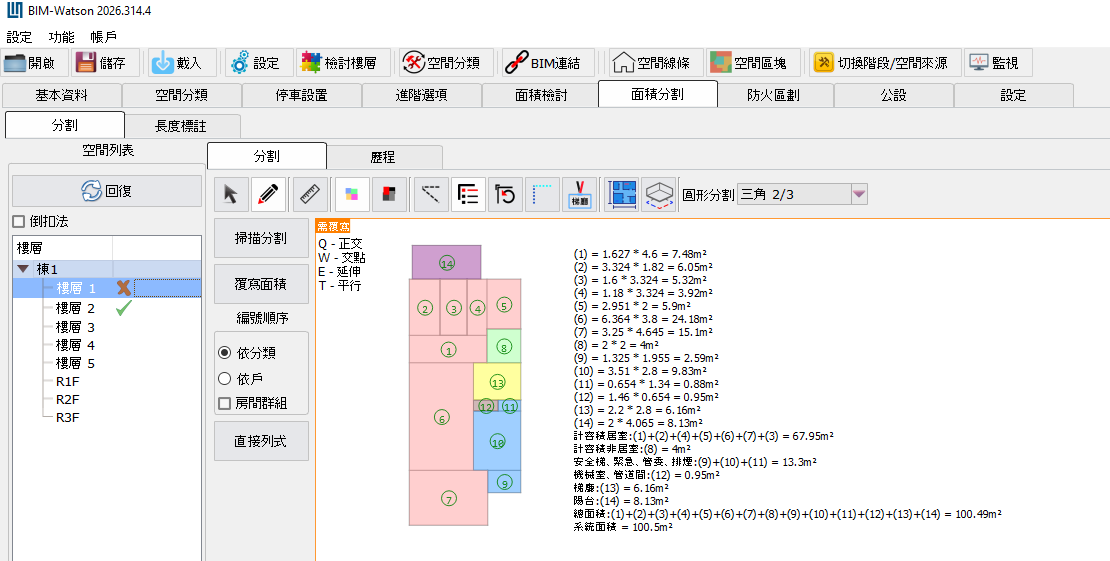

      • 面積表: 使用「空間填充工具」，統計各樓層面積

        • 💡 表格自動化

        這些表格會自動從模型更新，修改設計後只需重新生成即可。

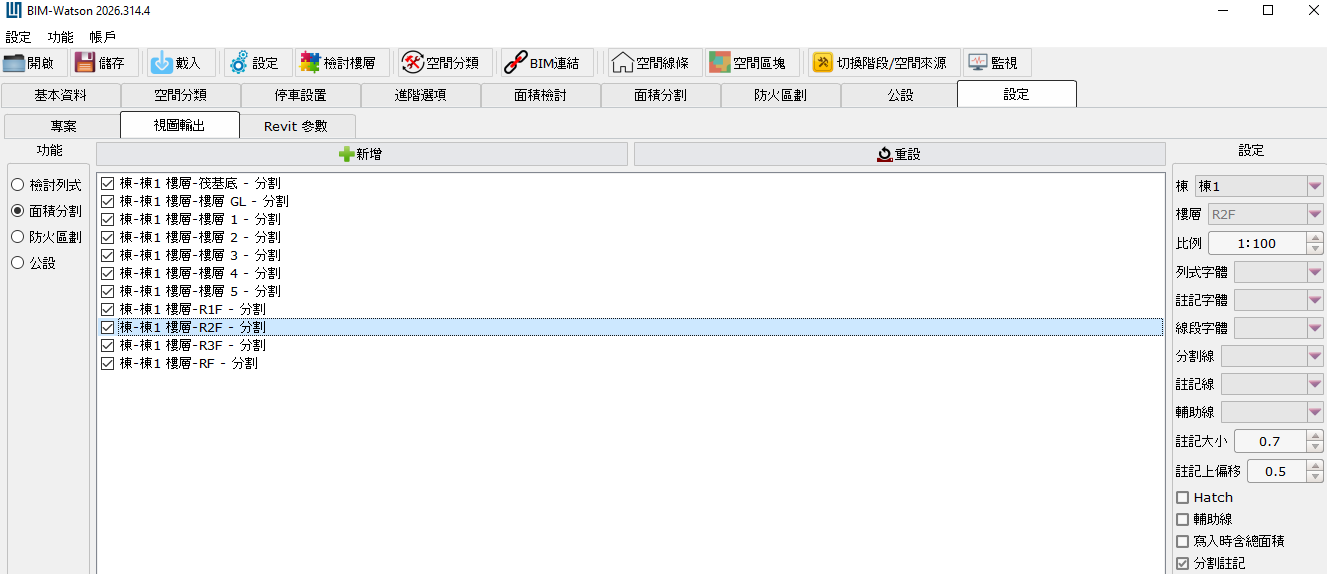

      • 批次匯出圖面

        使用 CADExport 工具批量輸出檔案：

        • 選擇要匯出的視圖範圍
        • 設定匯出格式（DWG/PDF）
        • 指定輸出路徑
        • 執行批次匯出

        匯出選項：

        • 包含/排除註記和標註
        • 線條粗细設定
        • 字型對應規則
        • 圖層配置方式

          • ⚠️ 匯出後檢查

          務必抽樣檢查匯出的檔案，確認內容正確且格式符合要求。

        • 整理申請文件

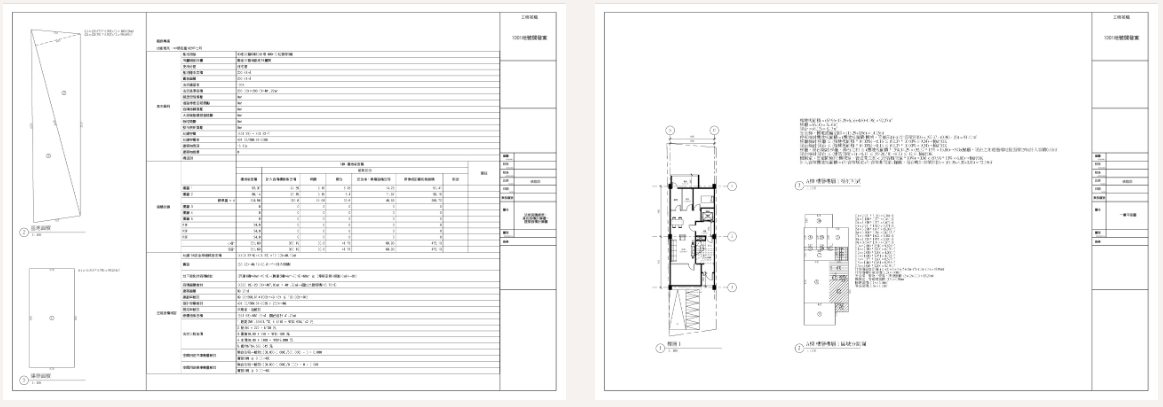

          將所有圖面和表格整理成標準格式：

          • 檔案結構化: 按類別分層級建立資料夾
          • 合併 PDF: 相關圖面合併為單一檔案
          • 編製目錄: 建立完整的檔案索引
          • 版本控制: 記錄檔案版本和修改日期

          建議的資料夾結構：

          ├── 01_建築設計圖
          │ ├── A-平面圖/ │ ├── A-立面圖/ │ └── A-剖面圖/
          ├── 02_法規檢討表/ │ ├── 面積計算表/ │ └── 容積率檢討/ ├── 03_結構設計圖/ ├── 04_消防設備圖/ └── 05_附帶文件/

          💡 備份建議

          建立完整備份，包含原始 Revit 檔、匯出圖面和所有中間檔案。

        • 最終審查確認

          在正式送件前進行最後檢查：

          • 圖面完整性: 所有必要圖說都已完成

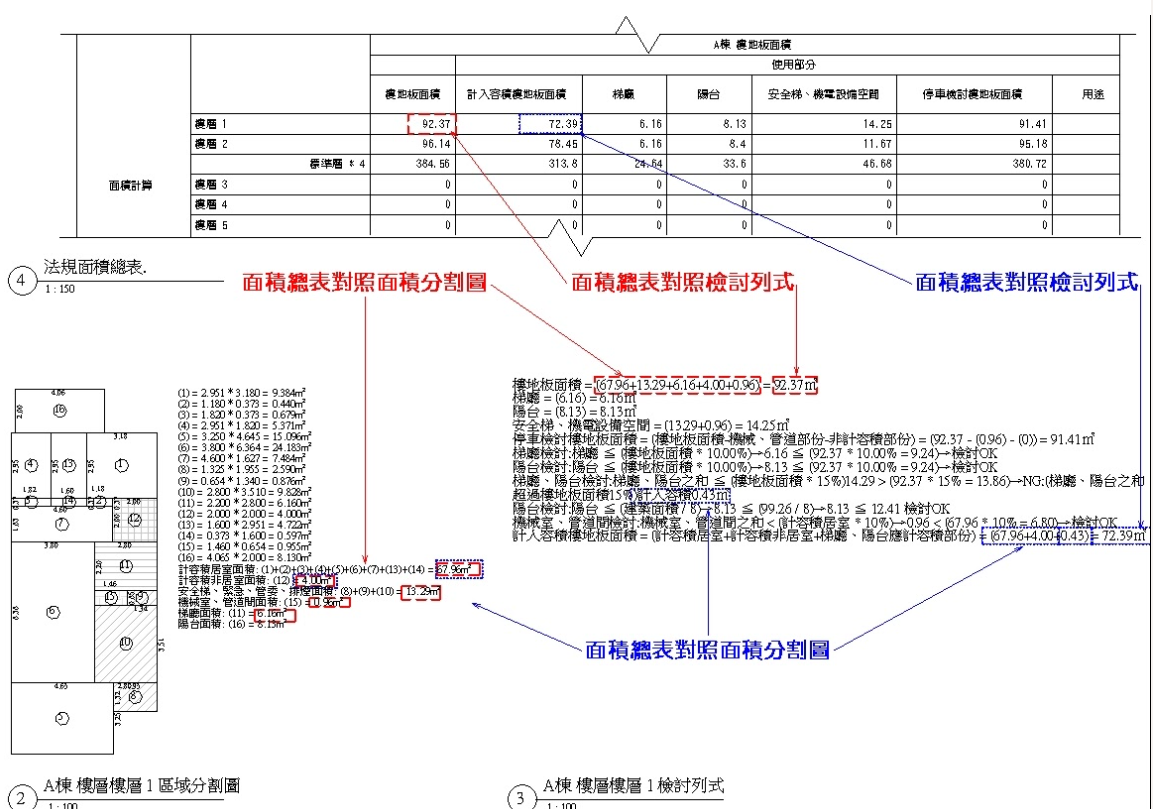

          • 資訊一致性: 各圖面間資訊無衝突
          • 格式正確性: 檔案格式符合機關要求
          • 簽名用印: 準備相關的簽證和用印文件

            • ✓ 送件前檢查清單

            • 所有圖面已完成 ✓
            • 規格表已彙整 ✓
            • 檔案格式正確 ✓
            • 目錄索引完整 ✓
            • 備份檔案建立 ✓

              • 🎉 恭喜完成！

              您已成功完成 BIM-Watson 快速入門的全部流程。接下來可以詳細閱讀各工具的說明手冊，深入掌握各項功能的使用技巧。
